Frequenze georadar

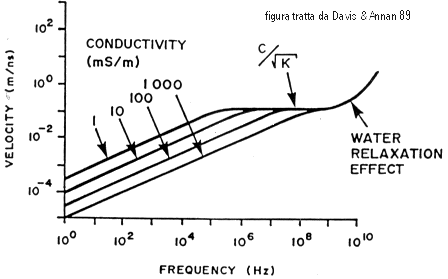

La caratteristica principale di una qualsiasi tipo d'onda è la sua frequenza dominante, cioè il numero di cicli su unità di tempo. Le frequenze delle antenne georadar sono comprese tra i 25MHz e i 2-3GHz (frequenze lontane da quella di rilassamento dell'acqua). Perché proprio questo range? Una risposta esauriente si può trovare in uno dei più interessanti articoli gpr di Davis & Annan ( Ground-penetrating radar for high-resolution mapping of soil and rock stratigraphy). Un'onda elettromagnetica centrata su queste frequenze offre una discreta penetrazione nel terreno, ma soprattutto la sua velocità di fase si mantiene costante in ambienti basso conduttivi (vedi la figura).



Se la velocità di fase dell'onda elettromagnetica non fosse costante sarebbe impossibile una corretta lettura delle sezioni georadar.

Osservazione importante: nel range di frequenze georadar i fenomeni capacitivi dominano sui fenomeni di conduzione.
